低温热水地板辐射采暖期舒适、节能等特点在我国北方得到了广泛应用，传统的地暖形式又称为湿式地暖。

   近几年，随着技术的进步，我过从欧洲引进一种新型的节能地暖，该系统因相对于传统地暖无混泥土回填

故取名为干式地暖，又因其无填充层，相对于普通地暖减少了占用层高，故又名超薄地暖。

   对于干式地暖与湿式地暖的对比研究，目前国内的成果仅限于各自结构层内盘管管径、排管间距、材料层

厚度对传热量的影响，而对于房间的热环境及系统的节能效率等状态参数的比较，目前尚无研究成果出现。

   在前人的研究基础上，通过数值计算方法，对于干式地暖与湿式地暖的热工特性参数进行分析，旨在为今后

工程设计中参数的选样及系统的优化改造提供一些借鉴。

1.干式地暖与湿式地暖

低温热水地板辐射采暖是一种在房间地暖下埋设供暖盘管，通过温度不超过60℃（民用建筑供水温度宜采用35℃

~50℃，供回水温差不宜大于10℃）的低温热水为载热介质来加热地面，对流为辅的换热形式想室内房间传热的

供暖方式。

该系统因起结构层的不同，又分为湿式地暖和干式地暖两种。

湿式地暖：

湿式地暖结构如图1所示，该系统首先在结构层上方铺设导热系数不大于0.05W.m.K、厚度不小于20mm绝热材料聚苯

乙烯泡沫塑料作为保温层来阻挡热量的向下传递：

之后再保温层上方加装反射膜无纺布基铝箔作为超导层来强化传热，反射膜上方铺设地热管线，一般为PE-RT、PE-X货

PB管，采用柿子粒径不大于10mm、水泥砂浆体积不小于1:3、混泥土强度等级不小于C15的豆石混泥土进行回填.

最后在填充层上方进行找平，并铺设装饰材料。保证湿式地暖系统整体占用空间高度约为8cm.

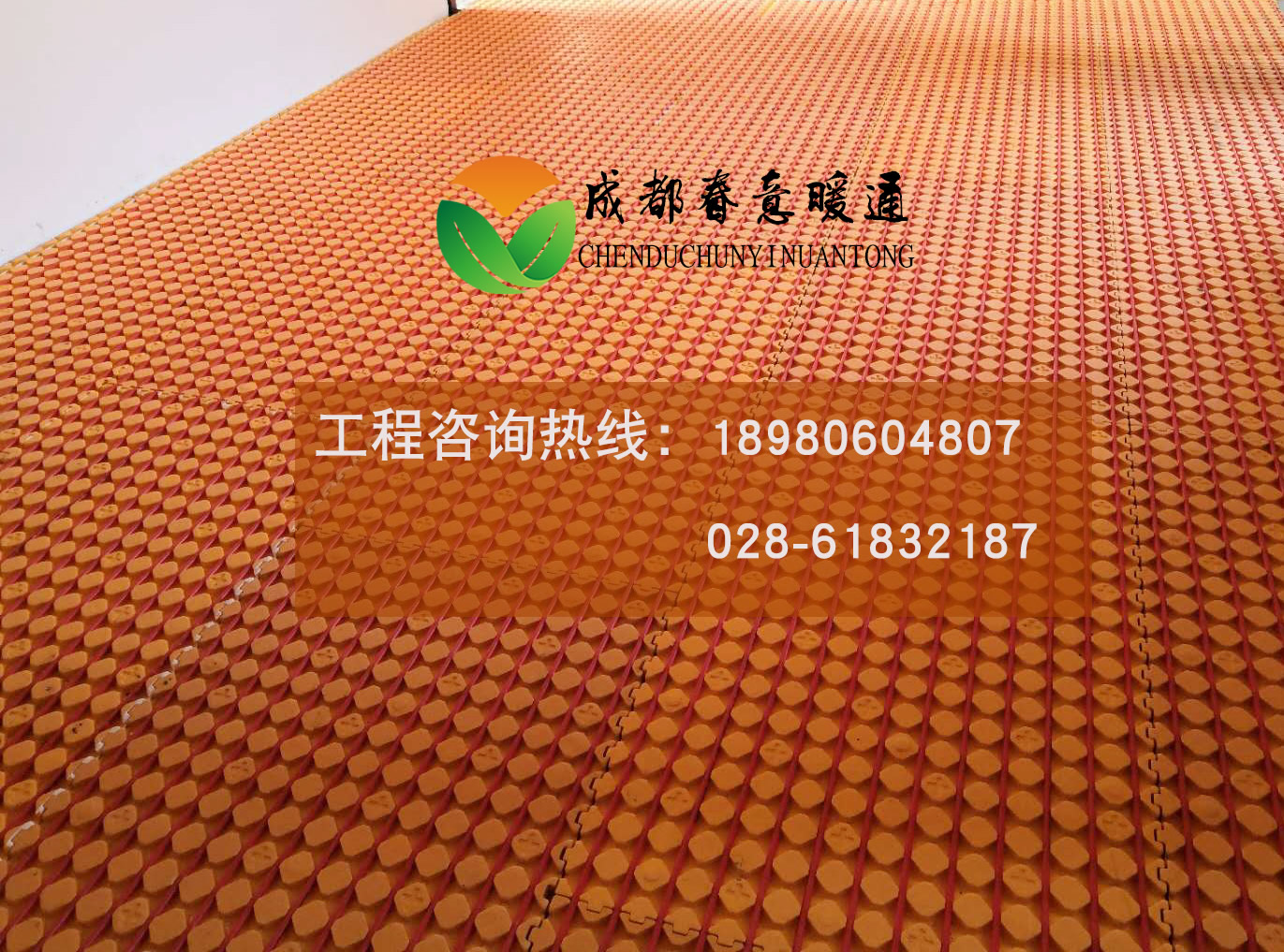

干式地暖：干式地暖又可称为超薄地暖，与湿式地暖相比，干式地暖不设填充层，保温层采用预制的环保挤塑保温成型

板XPS，加热管线嵌入预制模块凹槽内，加热管上方直接铺设地表装饰材料，地板模块整体厚度为3.5cm。该系统无混泥

土无回填，重量轻，降低了结构层的荷载，避免了由于散应力引起的地面开裂现象，由于保温层厚度的增加，减少了热

量的向下传递，提高了系统的热效率，同事改系统还具有安装维修方便、占用空间小、升温快、更节能等优点，但由于

其没有混泥土蓄热回填，故干式地暖的蓄热能力不及湿式地暖。
